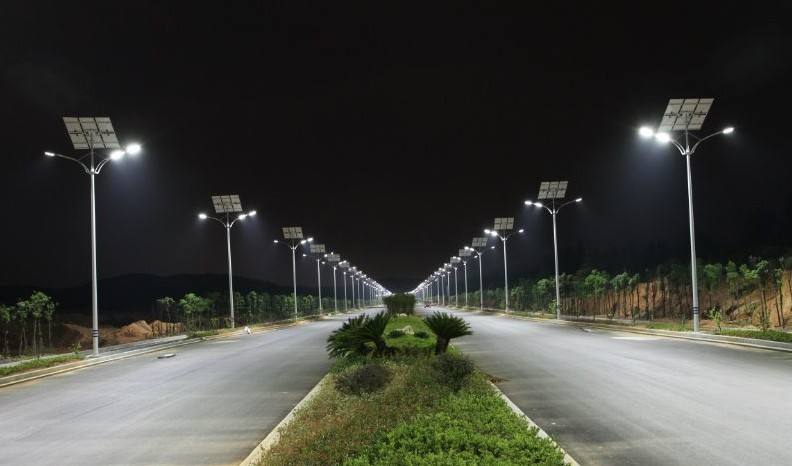

　　太陽能路燈為人們出行供給了便利，為人類賴以生存的地球減少了能源消耗。太陽能路燈中有一個非常重要的組件——太陽能路燈控制器，太陽能路燈控制器協調著各組件的作業，使整個太陽能光伏系統有用的運作。那么，太陽能路燈控制器的硬件組成部分有哪些?接下來中山太陽能路燈廠技術人員為咱們解答：

　　1、電源輸入部分

　　電源輸入部分包含對市電輸入、蓄電池輸入、太陽能電池輸入起保護效果的反接保護電路和充放電及供電切換電路。充放電及供電切換電路完結市電供電和蓄電池供電的切換，以及完結太陽能電池對蓄電池的充電控制、蓄電池的放電控制，一同，向輸出部分的穩壓及短路保護電路供給電源。

　　2、數據搜集顯示控制部分

　　數據搜集顯示控制部分包含控制按鍵、LED顯示電路，電壓電流搜集、溫度搜集，感光搜集和均衡電路?？刂瓢存I包含檢驗按鍵、菜單選擇鍵和參數選擇鍵。檢驗按鍵可使控制器進入檢驗情況;菜單選擇鍵用來選擇作業方式，每按一下菜單選擇按鍵，方式值將會改換一次，一同也會顯示該方式下的對應參數，此刻，按下參數選擇按鍵則可設置該方式下的工作參數;系統的工作方式和參數等重要數據均保存在芯片內部，掉電后不丟掉，使調理更加便利，系統作業更牢靠。

　　LED顯示電路包含5個發光二極管的情況顯示和2個數碼管的工作參數顯示，5個LED發光二極管用來顯示太陽能電池、蓄電池、市電、負載1、負載2的作業情況，2個數碼管在進行參數設置時分別顯示方式和該方式下的參數，在沒有進行參數設置時顯示溫度。電壓搜集、電流搜集、溫度搜集、感光搜集分別完結對蓄電池和太陽能電池電壓、放電電流、溫度情況、光照情況的搜集，并將這些信號供處理器運算處理，電壓電流搜集電路受處理器的控制，然后控制均衡電路是否作業。

　　3、處理器部分

　　處理器，在整個系統中處于核心位置。對搜集模塊搜集來的數據進行分析處理，做出相應決策，控制充放電及供電切換電路、電壓電流搜集電路、穩壓及短路保護電路和軟開關，完結對蓄電池的充放電控制、對控制器的保護控制、對輸出負載的通斷控制。

　　當太陽能電池不能正常向負載供電時，市電經過控制器上的充放電及供電切換電路、穩壓及短路保護電路和軟開關，可自動單獨給負載供電而非市電直接加到蓄電池上面的接入辦法，可減小市電對蓄電池和市電電源構成的損壞，能有用減少市電電源功率裝備。整個切換過程完結軟切換，不會對負載和蓄電池構成沖擊，負載作業不受影響。

　　4、輸出部分

　　輸出部分包含穩壓及短路保護電路和軟開關。在處理器的控制下，穩壓及短路保護電路完結短路保護和穩壓輸出，軟開關完結雙路輸出獨立的通斷控制。

　　以上便是關于太陽能路燈控制器的硬件組成部分的解說，它主要由電源輸入、數據搜集顯示控制、處理器、輸出部分組成?？刂破鲙в邪存I、顯示電路，能夠便利地設置工作方式和工作參數，一同顯示電路也可直觀地顯示當時的工作情況。
